在线监测系统简介

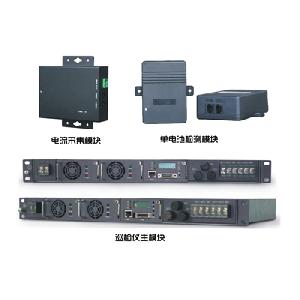

蓄电池在线监测系统在巡检仪产品基础上升级，增加检测蓄电池的单体内阻与单体温度功能，保障蓄电池稳定运行。在线监测系统由巡检仪主模块、单电池检测模块、电流采集模块组成。

巡检仪主模块

巡检仪主模块可以从单电池检测模块中逐个读取电压、电流、内阻与蓄电池单体温度值，并进行分析处理与显示，一个巡检仪主模块最多可以监测六组电池，共960只蓄电池。

单电池检测模块

单电池检测模块能监测单只电池的电压、内阻与温度，并通过通信口将数据上传给巡检仪主模块，单电池检测模块本身不具备告警判断功能。单电池检测模块由电池供电，2V模块最大功率小于0.15W，12V模块小于0.25W。

每节蓄电池需安装一个单电池检测模块，带模块安装可直接贴在电池表面。

电流采集模块

电流采集模块能监测一组电池的充放电电流与一个环境温度，可通过

UART口与主模块进行通信，一组电池需本配置一个电流采集模块。

巡检仪主模块

 轮巡读取每个单电池检测模块测得的电池电压、内阻与温度值、电池组电流；

 带LCD显示，可查询实时监测数据及历史告警记录；

 可设置上下限值与运行参数；

 自动告警功能，告警时LED灯亮，蜂鸣器响，同时对应干接点闭合；

 带一个RS485口与一个网络，可接入到上位机。

单电池检测模块

 工作温度：-5℃～50℃；

 相对湿度：5%～90%；

 大气压强：80～110kPa；

 2V、12V电池，容量小于2000AH（需根据电池电压不同，选择不同的检测模块）。

 组压：20～800V，±(0.5%+0.2V)单体电压：1.5～2.5V，±(0.1%+1mV)；9～15V，±(0.1%+10mV)；

 单体电池内阻：100～65535uΩ

                          ±（2%+3 uΩ)(2V电池，重复精度）

                          ±（2%+30uΩ)(6V、12V电池,重复精度）

 分辨率为3 uΩ；

 电池内部温度：5℃～+50℃，±1.5℃。

电流采集模块

 充放电电流：0～500A(可选),±2%（最大量程）；

 环境温度：-5℃～+70℃，±0.5℃；

 电流采集模块出货默认最大电流采集量为500A，如超出量程请提前与技

 术支持部联系。
